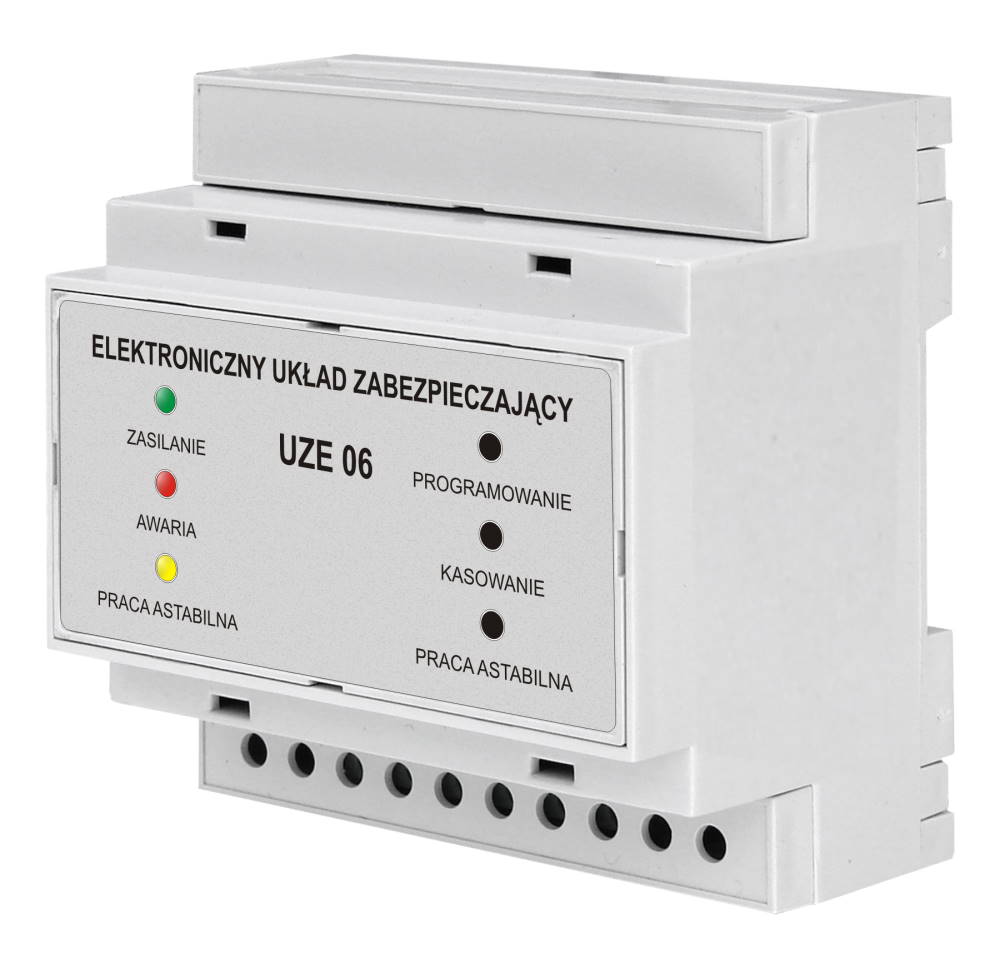

UZE 06

Elektroniczny Układ Zabezpieczający

Układ przeznaczony jest do zabezpieczania pomp przed pracą bez wody tzw. „suchobiegiem” , brakiem przepływu wody w instalacji oraz przeciążeniem.

Nr kat. 108003

Realizowane funkcje

Ochrona silników pomp przed suchobiegiem.

Ochrona silników pomp przed przeciążeniem.

Opis urządzenia UZE 06
Układ przeznaczony jest do zabezpieczania pomp przed pracą bez wody tzw. „suchobiegiem” , brakiem przepływu wody w instalacji oraz przeciążeniem. Działanie układu polega na ciągłym pomiarze prądu pobieranego przez silnik pompy i porównywaniu go z nastawionymi wartościami prądu „suchobiegu” i “przeciążenia”. W przypadku przekroczenia nastawionych wartości następuje odmierzanie czasu zadziałania wynoszącego ok. 3 sekundy. Jeżeli zakłócenie jest ciągłe, to po odmierzeniu czasu następuje rozłączenie układu sterowania pompy. Jeżeli czas wystąpienia zakłócenia jest krótszy od czasu zadziałania,
odliczanie czasu zostaje przerwane i układ odmierzania czasu zostaje wyzerowany. W pompach o zasilaniu 3x400V przy braku napięcia zasilającego w fazie
pomiarowej układ reaguje jak w przypadku suchobiegu, a przy braku napięcia w którejś z pozostałych faz układ reaguje jak przy przeciążeniu. Układ umieszczony jest w obudowie typu MODULBOX, wykonanej z tworzywa sztucznego i przeznaczonej do montażu na szynie.
