DK 5000 Regulator do pompy

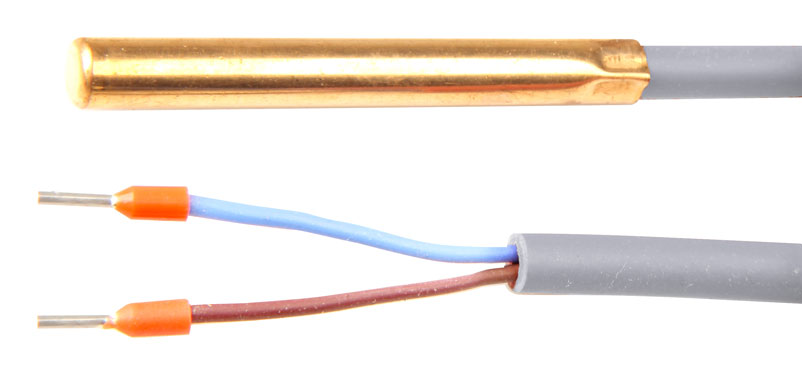

Regulator temperatury pompy DK 5000 przeznaczony jest do automatycznego włączania i wyłączania pompy obiegowej centralnego ogrzewania, w zależności od temperatury mierzonej na czujniku.

Nr kat. 201101

Opis regulatora

Regulator temperatury pompy DK 5000 przeznaczony jest do automatycznego włączania i wyłączania pompy obiegowej centralnego ogrzewania, w zależności od temperatury mierzonej na czujniku. Regulator posiada następujące funkcje:

  • intuicyjne ustawianie temperatury za pomocą pokrętła
  • sterowanie pracą pompy obiegowej centralnego ogrzewania
  • możliwość załączenia pracy ciągłej
  • funkcja COMFORT SYSTEM, chroniąca pompę przed osadzaniem się kamienia
  • funkcja ochrony instalacji przed zamrożeniem i przegrzaniem
  • sygnalizacja uszkodzenia czujnika temperatury

Praca automatyczna W trybie pracy automatycznej, pompa będzie pracowała w temperaturach wyższych od ustawionej pokrętłem, a po spadku temperatury poniżej ustawionej, regulator będzie ją wyłączał. Praca ciągła Praca ciągła pompy (niezależnie od ustawionej temperatury na pokrętle), zostaje wymuszona poprzez naciśnięcie przycisku  znak  i sygnalizowana jest świeceniem się żółtej diody. Ponowne naciśnięcie tego przycisku powoduje wyłączenie trybu pracy ciągłej i przejście regulatora do pracy w układzie automatycznym.

Jedno wyjście sterujące pompą.
Sterowanie pompą centralnego ogrzewania
Funkcja zapobiegająca osadzaniu się kamienia w pompie.

gif50    DK 5000 Instrukcja obsługi

gif50    DK 5000 Schemat podłączenia do instalacji grzewczej

gif50    DK 5000 Deklaracja zgodności

gif50    DK 5000 Karta katalogowa

Dane techniczne DK 5000
Zakres mierzonych temperatur od – 9 °C do + 99 °C
Zakres ustawienia temperatur od + 10 °C do + 90 °C
Histereza pompy (różnica zał. – wył.) 2 °C
Obciążalność wyjścia pompa 100 W / 230 V
Znamionowe napięcie zasilania 230 V, 50 Hz
Zabezpieczenie elektryczne 1,25 A
Wilgotność względna powietrza < 95 %
Stopień ochrony IP 40
Klasa izolacji II
Tryb rozłączenia pełne
Wymiary regulatora 145 x 90 x 45 mm
Temperatura otoczenia od 0 °C do + 40 °C
