Wentylator nadmuchowy RV 14 RK

Wentylator nadmuchowy RV 14 RK przeznaczony jest do nadmuchiwania powietrza w kotłach na paliwa stałe oraz innych urządzeniach technologicznych.

Nr kat. 801309

Opis urządzenia
Wentylatory typu RV-14 przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15°C do +40°C i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie – piece miałowe do 35 kW, piece węglowe. Obudowa wentylatora wykonana jest z blachy stalowej pokrytej lakierem proszkowym. Silnik umieszczony na zewnątrz obudowy, przykręcony wkrętami M4, zabezpieczony jest osłoną wykonaną z tworzywa. Osłona stanowi zabezpieczenie przed dotknięciem części pod napięciem. Metalowy wirnik wentylatora mocowany jest bezpośrednio na wałku silnika. Kołnierz ssący wentylatora zabezpieczony jest osłoną uniemożliwiającą dotknięcie palcem części ruchomych /turbiny/. Silnik wentylatora wykonany w klasie izolacji H może pracować z napięciowym regulatorem prędkości obrotowej. Sterowniki muszą być przystosowane do pracy z obciążeniem indukcyjnym. Wentylator posiada deklarację zgodności CE. rv14rk_kolnierz

gif50    Wentylator nadmuchowy RV 14 RK Instrukcja obsługi

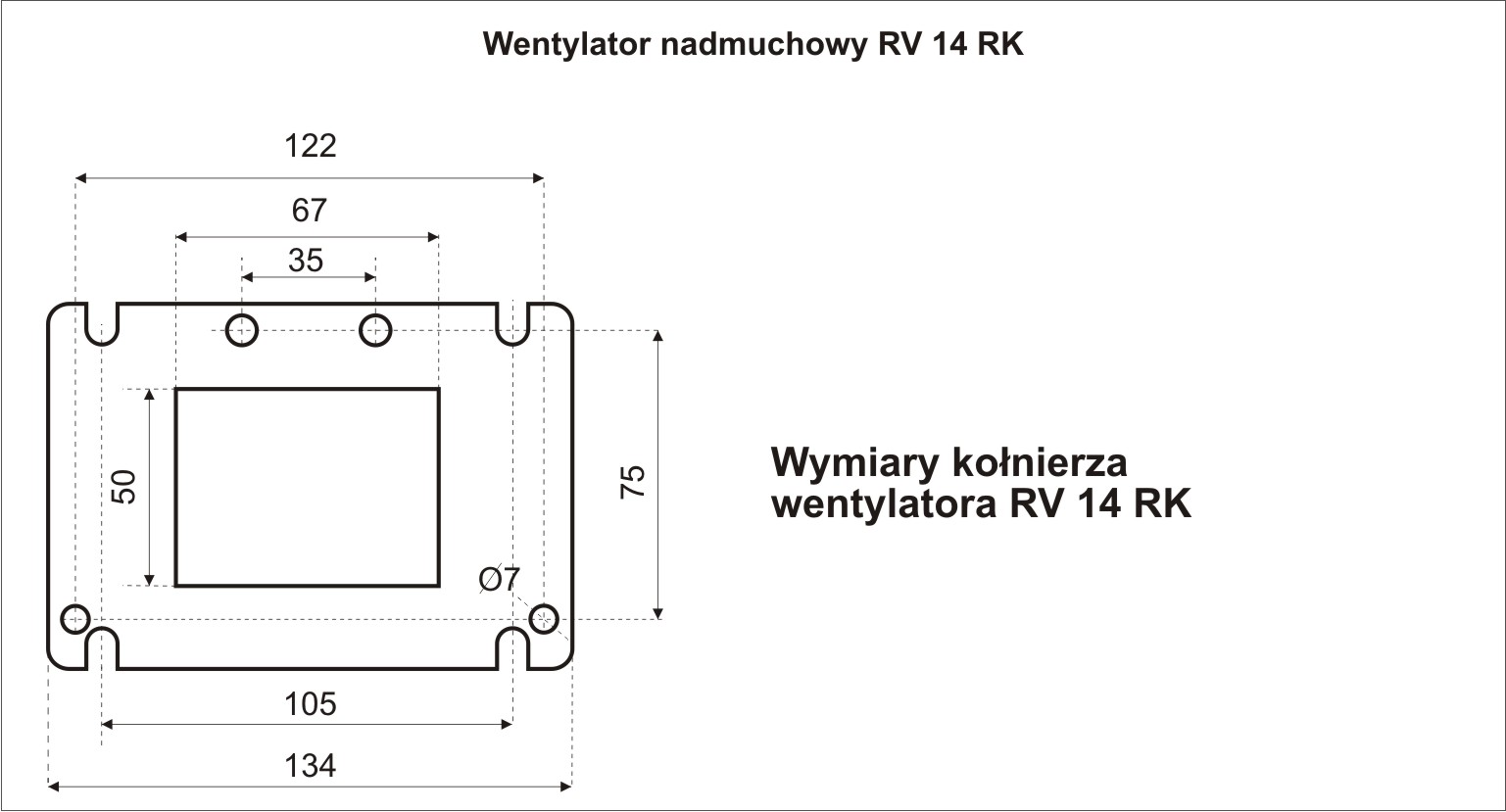

gif50    Wentylator nadmuchowy RV 14 RK – Wymiary kołnierza

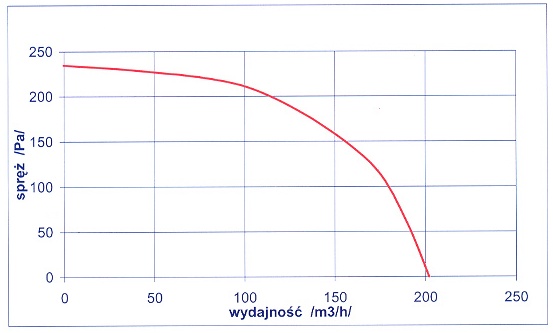

gif50    Wentylator nadmuchowy RV 14 RK – Charakterystyka wentylatora

Dane techniczne Wentylator RV 14 RK
Znamionowe napięcie zasilania 230 V, 50 Hz
Rodzaj silnika napędowego Indukcyjny zwartobiegunowy
Prąd znamionowy 0,4 A
Spręż max. 240Pa
Wydatek max. 200 m3/h
Obroty przy max. wydajności 1800 obr/min
Obroty przy max. spiętrzeniu 2800 obr/min
Rodzaj pracy S1
Położenie pracy dowolne
Stopień ochrony IP 20
Izolacja podstawowa Klasa H
Moc pobierana 60W
Zabezpieczenie przed nienormalnym użytkowaniem impedancyjne
Poziom mocy akustycznej 62 dB(A)
Masa 2,0 kg
Minimalne napięcie zasilania 100 V
